防火対応軒天換気材【30分準耐火構造認定品・壁際タイプ エンドキャップ一体型】

エンドキャップ一体型で、スポット換気で使用可能。

30分準耐火構造認定(軒裏)
3種類の指定軒天材と防火認定を取得しています。

指定軒天材:高圧岩綿複層板
【大臣認定番号 QF030RS-0335】
指定軒天材:繊維混入けい酸カルシウム板
【大臣認定番号 QF030RS-0170】
指定軒天材:スラグせっこう板
【大臣認定番号 QF030RS-0172】

POINT

  • エンドキャップ付きの3尺品。
  • 30分準耐火構造認定(軒裏)取得。
  • Joto独自の2重構造だから、換気量を確保しながら雨水の侵入を防ぎます。
  • 有効換気面積150.5c㎡/m(136.8c㎡/本)を確保しています。

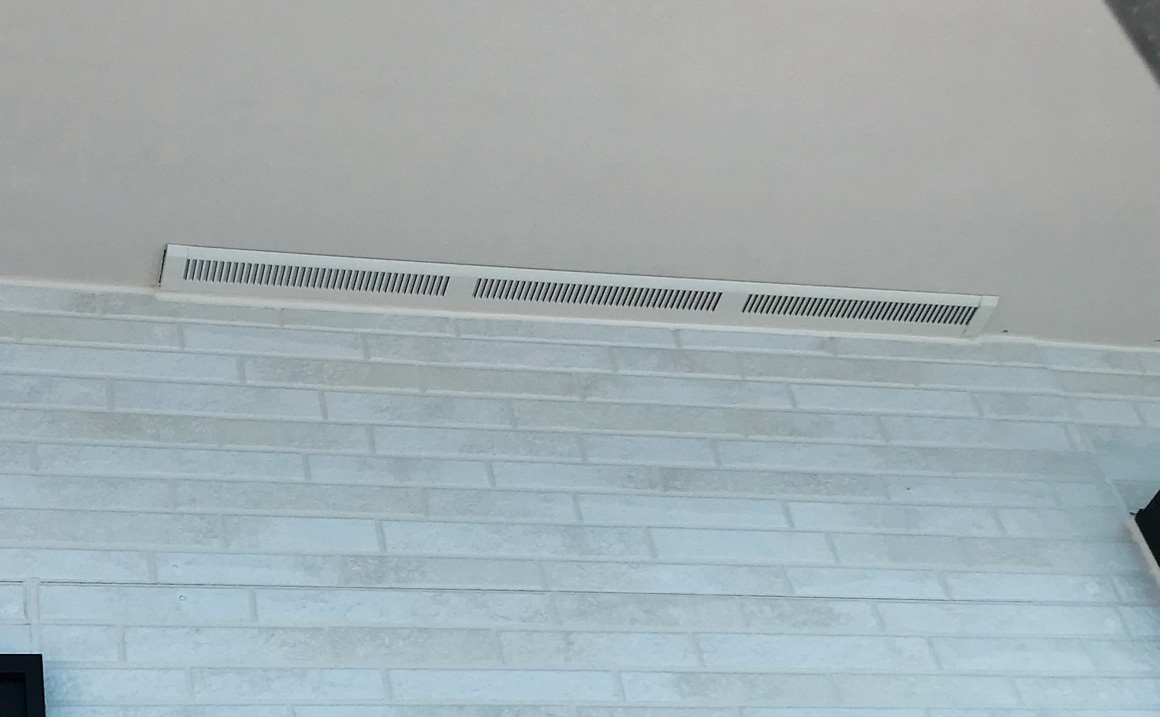

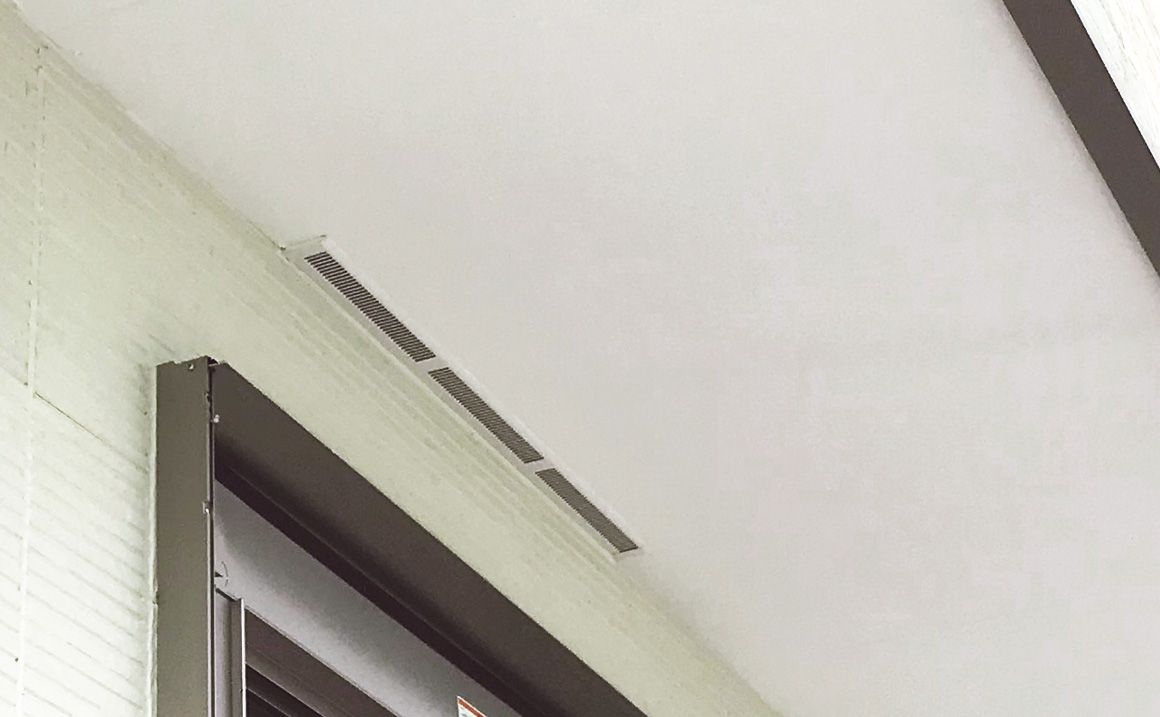

利用シーン

シリーズ一覧

FV-NEC0818KF-L09 製品図参照
FV-NEC0826KF-L09 製品図参照
FV-NEC1218KF-L09 製品図参照
FV-NEC1226KF-L09 製品図参照

特長

スポット換気として使用可能!

対応軒天が豊富な軒天換気材(壁際タイプ)に3尺サイズのエンドキャップ一体型が新登場。
スポット換気として使用できます。もちろん現場での加工も不要です。

小屋裏換気量計算もラクラク。

小屋裏換気量の計算時には、製品1本単位で、換気材の必要数量を算出できます。(有効換気面積:136.8㎠/本)

短尺品のため、現場で小回りがきく。

3尺サイズのため、狭小地の現場でも扱いやすく、破損リスクも回避できます。

指定軒天材と防火認定番号について。

高圧岩綿複層板12mmを使用する場合は、FV-NEC1218KF-L09・FV-NEC1226KF-L09が使用可能です。
【大臣認定番号:QF030RS-0335】

繊維混入けい酸カルシウム板12mmを使用する場合は、FV-NEC1218KF-L09・FV-NEC1226KF-L09が使用可能です。
【大臣認定番号:QF030RS-0170】

スラグせっこう板 厚さ11・12mmを使用する場合は、FV-NEC1218KF-L09・FV-NEC1226KF-L09が使用可能です。
【大臣認定番号:QF030RS-0172】

スラグせっこう板 厚さ8mmを使用する場合は、FV-NEC0818KF-L09・FV-NEC0826KF-L09が使用可能です。
【大臣認定番号:QF030RS-0172】

適応軒天勾配一覧:水平軒天~5寸勾配まで対応できます。(詳細は納まり図に併記)
<FV-NEC0818KF-L09/FV-NEC1218KF-L09>
水平:18mm以下
2寸まで:15mm以下
3寸まで:13mm以下

<FV-NEC0826KF-L09/FV-NEC1226KF-L09>
水平:26mm以下
2寸まで:23mm以下
3寸まで:21mm以下
4寸まで:19mm以下
5寸まで:17mm以下

製品シリーズ

FV-NEC0818KF-L09

色・柄 ホワイト(WT)・ブラック(BK)
タイプ 壁際タイプ
材質 カラーGL鋼板*(高耐食仕様、厚さ:0.35mm)
*JIS G3322
有効換気面積 150.5c㎡/m( 136.8c㎡/本)
長さ 911mm
指定軒天材【現場調達】 スラグせっこう板 厚さ8mm※
梱包 10本/ケース
正価 4,800円/本
備考 ※大臣認定書に記載された材料をご使用ください。

FV-NEC0826KF-L09

色・柄 ホワイト(WT)・ブラック(BK)
タイプ 壁際タイプ
材質 カラーGL鋼板*(高耐食仕様、厚さ:0.35mm)
*JIS G3322
有効換気面積 150.5c㎡/m( 136.8c㎡/本)
長さ 911mm
指定軒天材【現場調達】 スラグせっこう板 厚さ8mm※
梱包 10本/ケース
正価 4,800円/本
備考 ※大臣認定書に記載された材料をご使用ください。

FV-NEC1218KF-L09

色・柄 ホワイト(WT)・ブラック(BK)
タイプ 壁際タイプ
材質 カラーGL鋼板*(高耐食仕様、厚さ:0.35mm)
*JIS G3322
有効換気面積 150.5c㎡/m( 136.8c㎡/本)
長さ 911mm
指定軒天材【現場調達】 繊維混入けい酸カルシウム板 厚さ12mm ※
指定軒天材【現場調達】 スラグせっこう板 厚さ11・12mm※
指定軒天材【現場調達】 高圧岩綿複層板 厚さ12mm※
梱包 10本/ケース
正価 4,800円/本
備考 ※大臣認定書に記載された材料をご使用ください。

FV-NEC1226KF-L09

色・柄 ホワイト(WT)・ブラック(BK)
タイプ 壁際タイプ
材質 カラーGL鋼板*(高耐食仕様、厚さ:0.35mm)
*JIS G3322
有効換気面積 150.5c㎡/m( 136.8c㎡/本)
長さ 911mm
指定軒天材【現場調達】 繊維混入けい酸カルシウム板 厚さ12mm ※
指定軒天材【現場調達】 スラグせっこう板 厚さ11・12mm※
指定軒天材【現場調達】 高圧岩綿複層板 厚さ12mm※
梱包 10本/ケース
正価 4,800円/本
備考 ※大臣認定書に記載された材料をご使用ください。

施工上の取扱いと注意事項

  • GAISO通気・換気部材に関しては、取り付け位置によっては、換気阻害を起こす可能性がございますので、十分にご注意ください。
  • 弊社の一部商品において、切断面、端部、角部が鋭利になっている場合がございますので、取り扱いには十分注意してください。
  • 本製品は屋根の妻側及び片流れ屋根の水上側への使用は避けてください。
  • 本製品に塗装しないでください。塗装を施した場合は大臣認定対象外となる可能性があります。
  • 本製品の立て置きでの保管は避けて下さい。小口を傷める恐れがあります。
  • 本製品を梱包ケースの小口から引き抜かないでください。製品に傷が付く場合があります。
  • 本製品のジョイント部には、必ず野縁または下地を入れてください。
  • 本製品は金属製のため、手等を切る恐れがありますので十分注意してご使用ください。
  • 本製品を切断した場合、切断小口を整えてください。
  • 本製品の保管は、雨雪等のかからない屋内で平積みにて行ってください。
  • 沿岸地域(塩害の恐れのある地域)および濃霧多発地域、また、その他に錆を誘発する環境下へのご使用は避けてください。
  • 建築基準法並びに関係規則規定等に適合しているかご確認の上、ご使用ください。
  • 大臣認定番号を使用する場合、軒天材は大臣認定書に記載された材料をご使用ください。
  • 防水紙を桁の上端まで確実に施工するなど、躯体側やその他水掛かりに注意が必要な部材には防水措置を確実に行ってください。
  • 本製品を軒天以外の場所へは使用しないでください。
  • 銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますので注意してください。また、銅・鉛などを含有した薬剤処理物(銅系防蟻処理木材など)との接触も同様に注意してください。
  • 塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料(スプレータイプ)を塗るなどの処理をおすすめします。
  • 鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
  • 専用補修塗料(スプレータイプ)を準備しております。ご用命の際は最寄りの営業所へご連絡ください
  • 給湯器等の燃焼ガスの接触により塗膜剥離が起こる恐れがありますのでご注意ください。
  • 本製品の仕様・価格等については予告なく変更する場合がございます。予めご了承ください。
