製品特長
これひとつで、軒先にも、壁際にも使用OK！
「軒先」にも「壁際」にも取り付けることができるので、物件ごとに使い分ける必要がありません！
換気孔が見えない独自形状
下から見上げた際にも、換気孔が見えない独自形状で住宅の意匠性をさらに高める仕様です。
有効換気面積101c㎡/m
当製品の有効換気面積は101c㎡/mを確保しています。必要な軒天換気材の本数を計算には、当社WEBサイトの小屋裏換気ナビ（https://www.joto.com/support/attic/）をご活用ください。
雨仕舞を検証、屋根全周に施工OK
雨風が吹き込みやすい屋根の水上側・ケラバ側でも施工できるよう、水の流れを徹底的に考えた製品形状で雨仕舞を実現しました。
もちろん、送風散水試験を行い、高い防水性能を確認しています。
※水上側・ケラバ側で使用する場合は、軒の出200mm以上の軒先での使用を推奨しています。 使用推奨部位に関する詳しい情報はお近くの営業所へお問い合わせください。
施工事例
製品シリーズ
- FV-E06-L18
- 1,820mm
- FV-E12-L18
- 1,820mm

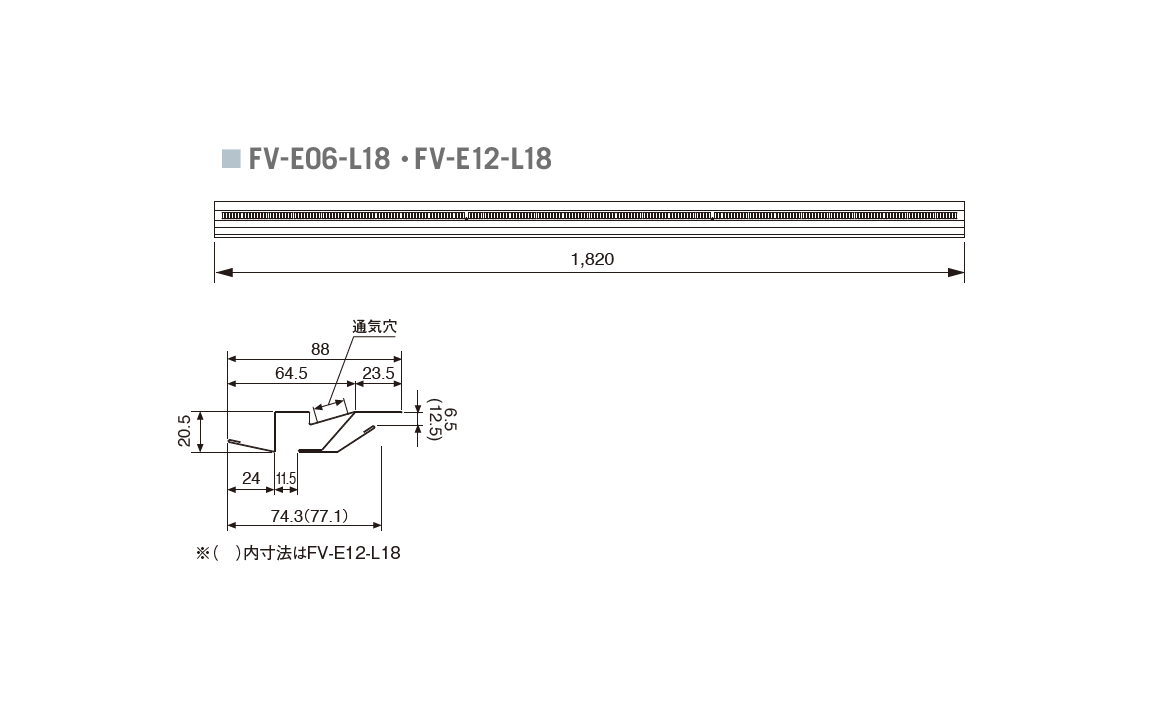

FV-E06-L18
- 適応軒天厚さ
- 5・6 mm
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 寸法
- 1,820 mm
- 有効換気面積
- 101 ㎠/m
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 6 本/ケース
- 正価
- 4,500 円/本
- FV-E06-L18の関連役物
-
FV-DE06AC
- 品名
- コーナーパーツA
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 2 コ/ケース
- 正価
- 2000 円/コ
- 備考
- コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
▼コーナーパーツ適応箇所
https://www.joto.com/support/downloads/explan_corner-parts_FV-E.png
FV-DE06BC
- 品名
- コーナーパーツB
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 2 コ/ケース
- 正価
- 2000 円/コ
- 備考
- コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
▼コーナーパーツ適応箇所
https://www.joto.com/support/downloads/explan_corner-parts_FV-E.png
FV-DE06JC
- 品名
- ジョイントカバー
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 6 コ/ケース
- 正価
- 1000 円/コ
- 備考
- コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
FV-DE06EC
FV-E12-L18
- 適応軒天厚さ
- 11・12 mm
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 寸法
- 1,820 mm
- 有効換気面積
- 101 ㎠/m
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 6 本/ケース
- 正価
- 4,500 円/本
- FV-E12-L18の関連役物
-
FV-DE12AC
- 品名
- コーナーパーツA
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 2 コ/ケース
- 正価
- 2,000 円/コ
コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
▼コーナーパーツ適応箇所
https://www.joto.com/support/download/explan_corner-parts_FV-E.pngFV-DE12BC
- 品名
- コーナーパーツB
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 2 コ/ケース
- 正価
- 2,000 円/コ
コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
▼コーナーパーツ適応箇所
https://www.joto.com/support/download/explan_corner-parts_FV-E.pngFV-DE12JC
- 品名
- ジョイントカバー
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 6 コ/ケース
- 正価
- 1,000 円/コ
FV-DE12EC
- 品名
- エンドキャップ
- 色・柄
- ホワイト（WT）・シックブラウン（CB）・ブラック（BK）
- 材質
- カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
- 梱包
- 2（左右各2個） セット/ケース
- 正価
- 1,800 円/セット
BU-FV-DE12-VIS-□□
- 品名
- 取付用ビス
- 色・柄
- ホワイト・シックブラウン・ブラック
- 梱包
- 36 本/袋
- 正価
- - （オープン）
※ジョイントカバーの取り付けにご利用ください。
- 施工上の取扱いと注意事項
-
- コーナーパーツはAとBの2種類あり、軒先・壁際の仕様によりご利用方法が異なります。詳しくは、施工説明書またはカタログをご覧ください。
- 本製品に不必要な打撃を加えないでください。
- 本製品の分解・改造などは行わないでください。
- 沿岸地域（塩害の恐れのある地域）および濃霧多発地域、また、その他に錆を誘発する環境下へのご使用は避けてください。
- 本製品を軒天以外の場所へ使用しないでください。
- 寄棟屋根の勾配軒天での使用や切妻屋根での使用は直線単位の納まりになります。別売のエンドキャップを端部に差し込んで、取り付けてください。
- 本製品を野縁受けなどの下地材として使用しないでください。
- 本製品の保管は、雨雪などのかからない屋内で平積みにて行ってください。
- 立て置きの保管は小口を傷めたり、ソリや変形の原因になる恐れがあります。
- 本製品を梱包ケースの小口から引き抜かないでください。製品に傷が付く場合があります。
- 防水紙を桁の上端まで確実に施工するなど、躯体側やその他水掛かりに注意が必要な部材には防水措置を確実に行ってください。
- 建築基準法並びに関係規則規定等に適合しているかご確認の上、ご使用ください。
- 塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料（スプレータイプ）を塗るなどの処理をおすすめします。
- 銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますのでご注意ください。 また、銅・鉛などを含有した薬剤処理物（銅系防蟻処理木材など）との接触も同様にご注意ください。
- 鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
- 給湯器等の燃焼ガスの接触により塗膜剥離が起こる恐れがありますのでご注意ください。
- 本製品は金属製のため、手等を切る恐れがありますので十分注意してご使用ください。
- 専用補修塗料（スプレータイプ）を準備しております。ご用命の際は最寄りの営業所へご連絡ください。
よくあるご質問
-
Q
軒天換気材の壁際タイプを使用する際に、適応軒天勾配以外の場合はどうすればよいですか？
-
A壁際タイプをご使用いただくことは難しいので、軒先タイプのご使用をお勧めいたします。
-
Q
カラーGL鋼板（高耐食仕様）の「高耐食仕様」とはどのようなものですか？
-
A鋼板の裏面にも表面と同様の「2コート2ベーク処理※」を施し、高い耐食性（錆びにくさ）を持たせています。
※下塗り1回→焼付け1回→上塗り1回→焼付け1回の塗装処理
鋼板製品は雨などで水がかかると、ある程度自然に汚れが落ちますが
通気見切や軒天換気材など水がかかりにくい部位の鋼板製品は汚れが残りやすく、それが錆の原因となります。
当社では雨がかかりにくい部位の鋼板製品には高耐食仕様の鋼板を採用しています。 -
Q
色や形状を確認したいのですがサンプルはありますか？
-
A
鋼板製は、色をご確認いただけるカラーサンプル帳と、一部の色のみ現物のカットサンプルをご用意しております。
樹脂製品は、一部製品のカットサンプルをご用意しております。
ホームページの「資料請求」フォームよりご依頼ください。
