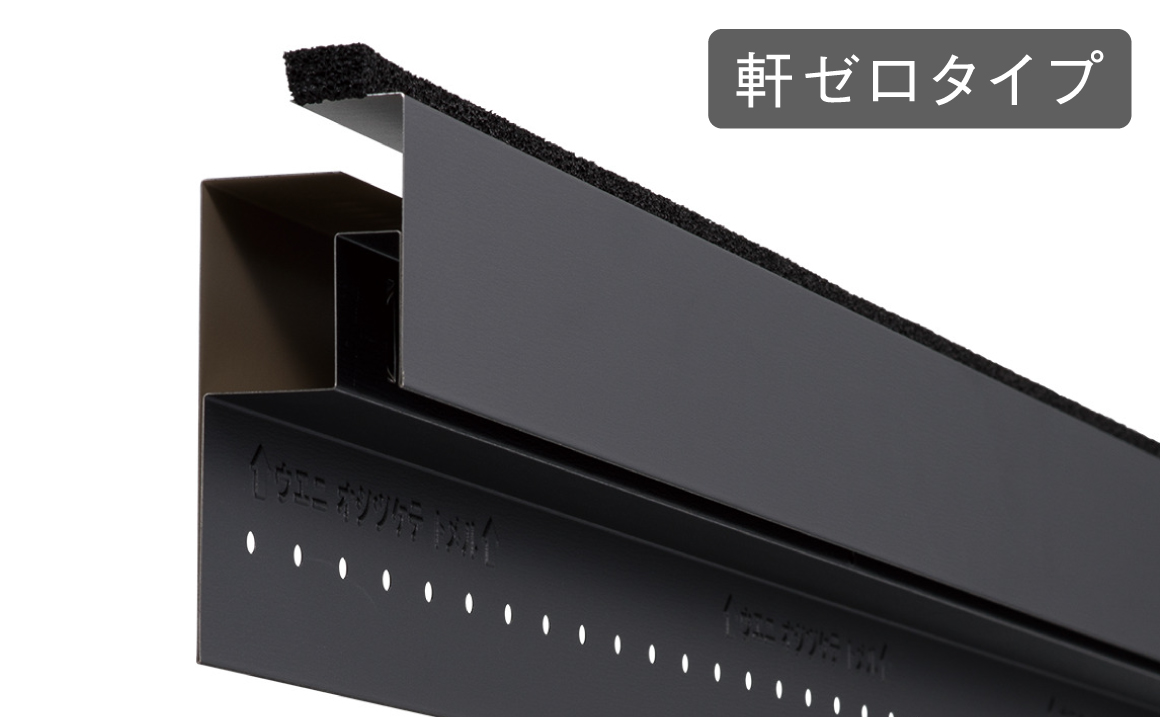

鋼板製 軒天換気材（軒ゼロタイプ 破風レス対応）30分準耐火構造認定品
鼻隠し下地組不要！30分準耐火構造認定を取得した軒ゼロ換気材
今までの軒ゼロ換気材を防火認定品として使用するには鼻隠しが必要でしたが、鼻隠しと鼻隠し下地なしでの納まりを立証しました。
「破風レス」でスマートに納められる防火対応の軒天換気材です。
30分準耐火構造認定（軒裏）：大臣認定番号 QF030RS-0520
※鼻隠し（破風）は、準耐火建築物においては「準耐火建築物の防火設計指針」に準じた仕様とするなど、所定の性能が確保される仕様とすること。
製品特長

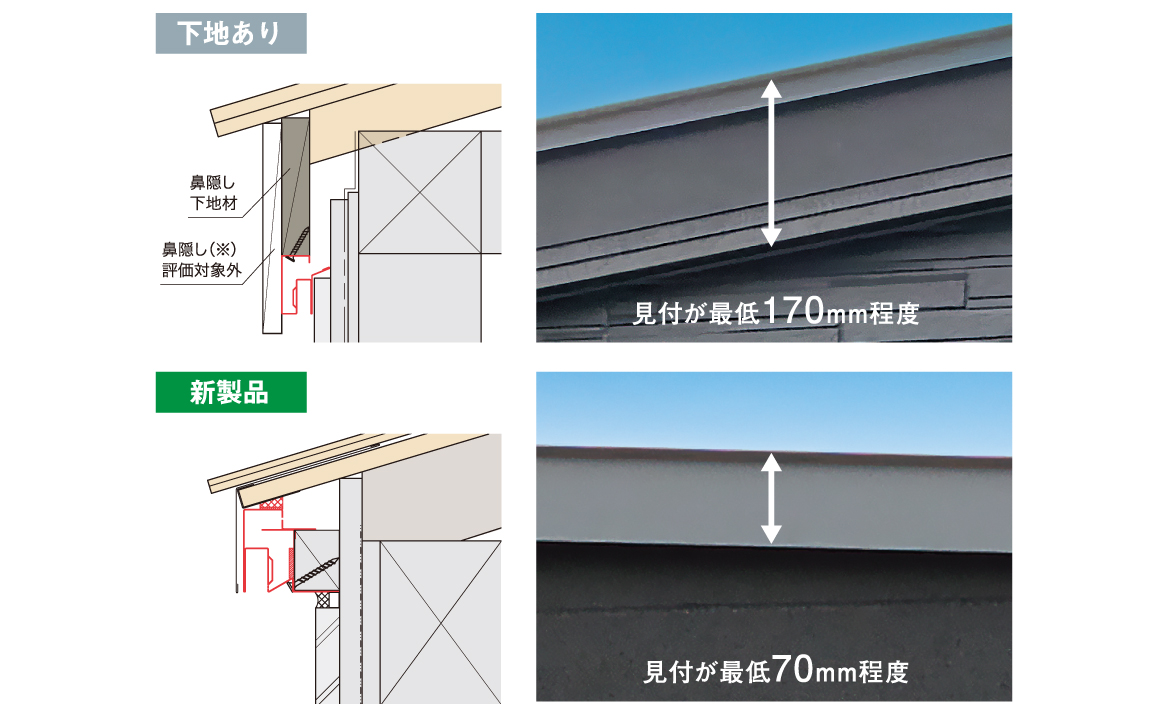

鼻隠し下地不要で従来品の約半分の見付けて納められます
今までの軒ゼロ換気材を防火認定品として使用するには鼻隠しが必要でしたが、鼻隠しと鼻隠し下地なしでの納まりで防火性能を立証しました。
「破風レス」でスマートに納められる防火対応の軒天換気材です。
※鼻隠し（破風）は、準耐火建築物においては「準耐火建築物の防火設計指針」に準じた仕様とするなど、所定の性能が確保される仕様とすること。

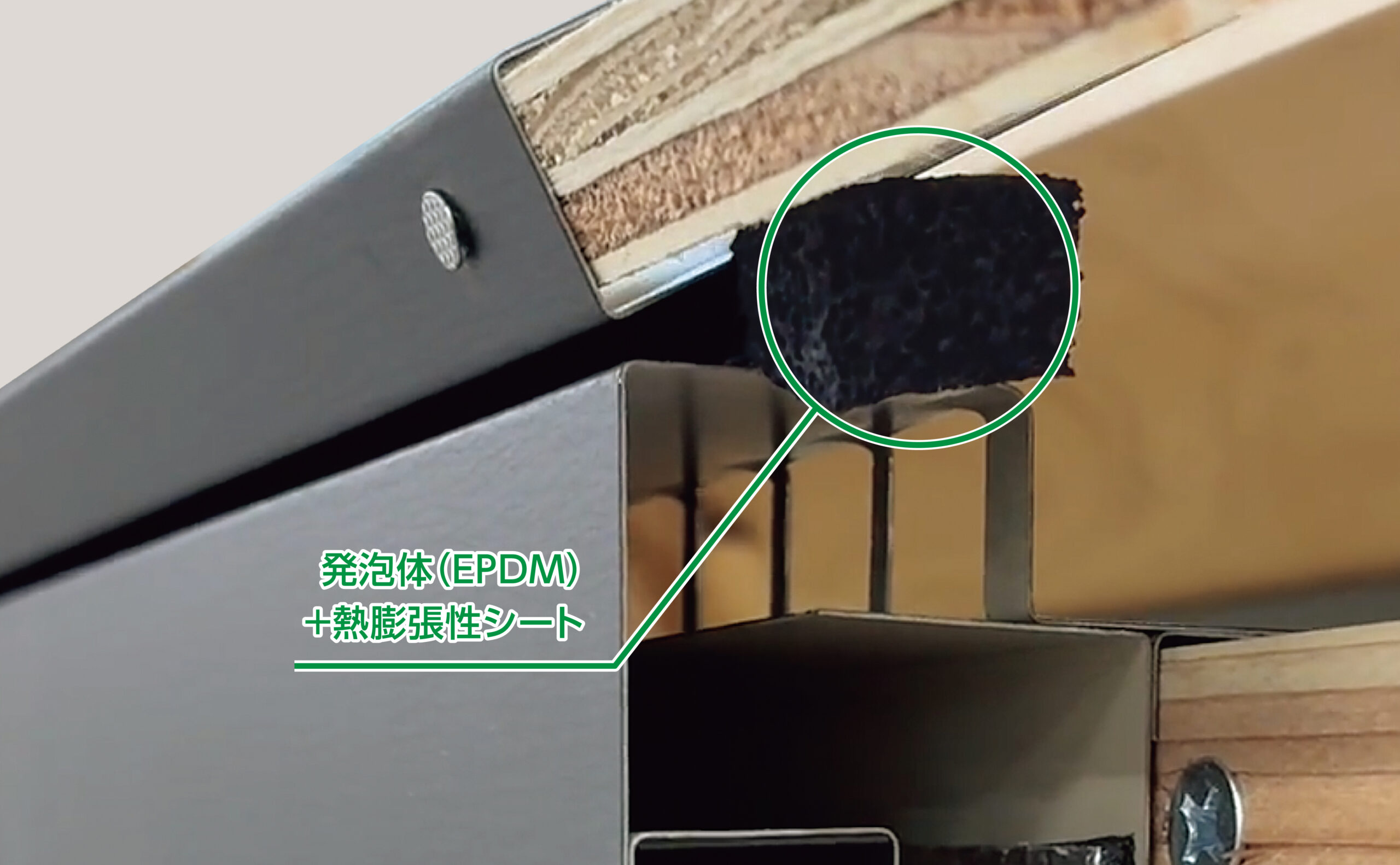

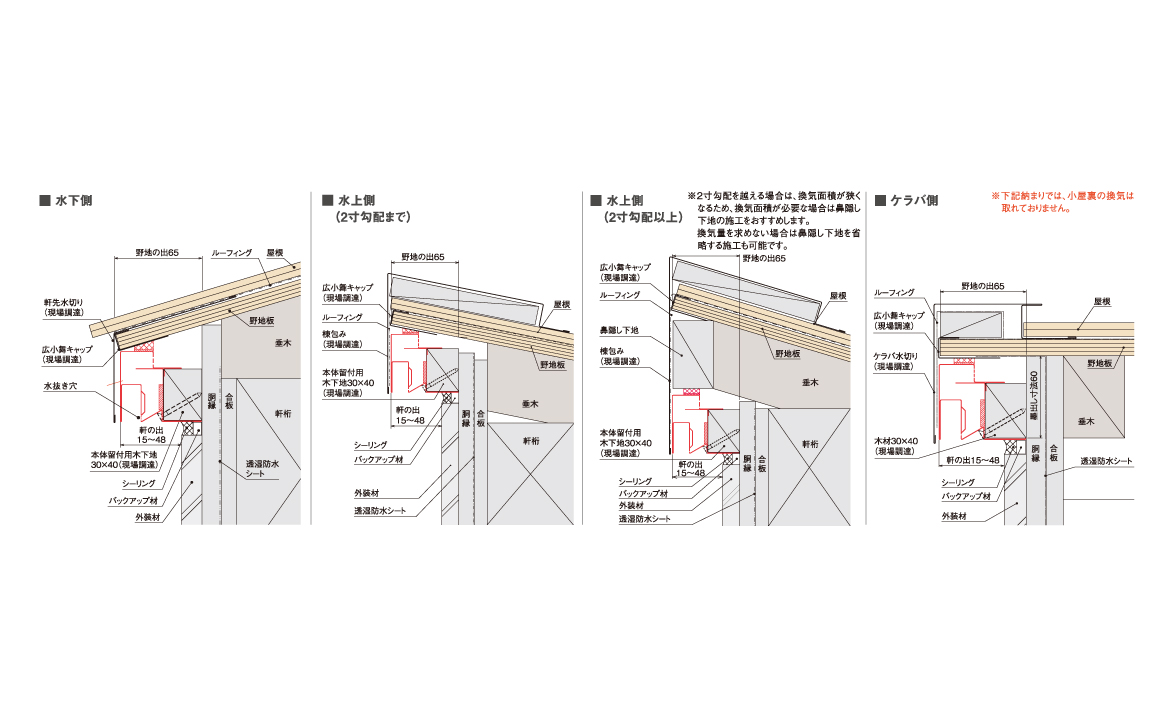

雨仕舞を検証済み！屋根全周に施工できます。
送風散水試験を行い、高い防水性を確認しています。雨風が吹き込みやすい水上側・ケラバ側を含め、屋根全周に施工が可能です。換気材上部に取り付けられているEPDM発泡体が野地板との取り合いからの漏水を防ぎます。
※水上側・ケラバ側での防火認定範囲については、設計者の判断のもと、ご使用ください。防火対応品を使用する場合は、大臣認定番号に適応する納まりにするため、施工説明書や納まり図を参考に、大臣認定書の内容に従って施工してください。

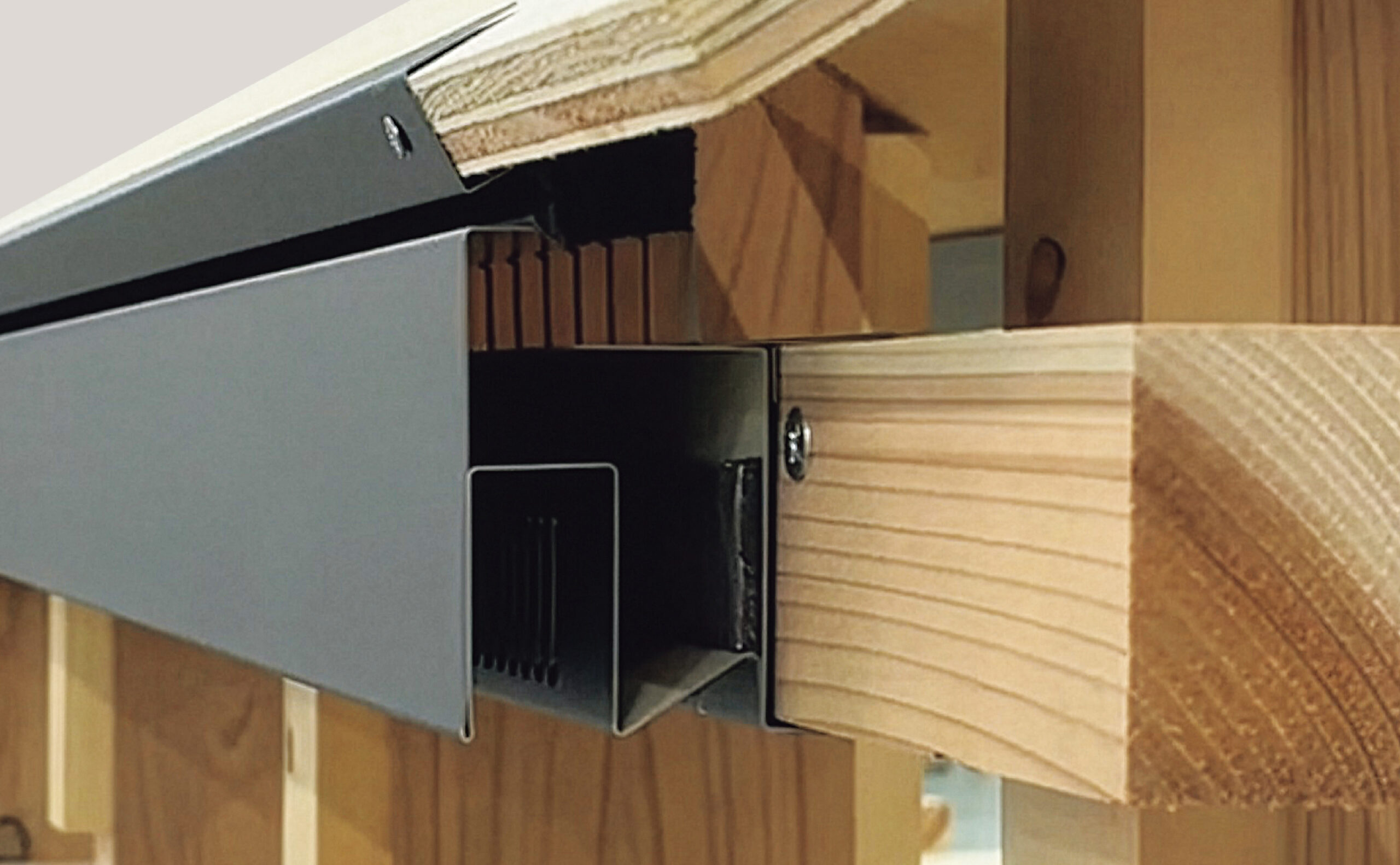

安定した施工性
木下地にかませて留め付けることで、製品が安定するのでビスの留め付けもカンタン。
有効換気面積100㎠/mを確保
良好な小屋裏換気に貢献。
スムーズな換気や通気を実現します。
製品シリーズ

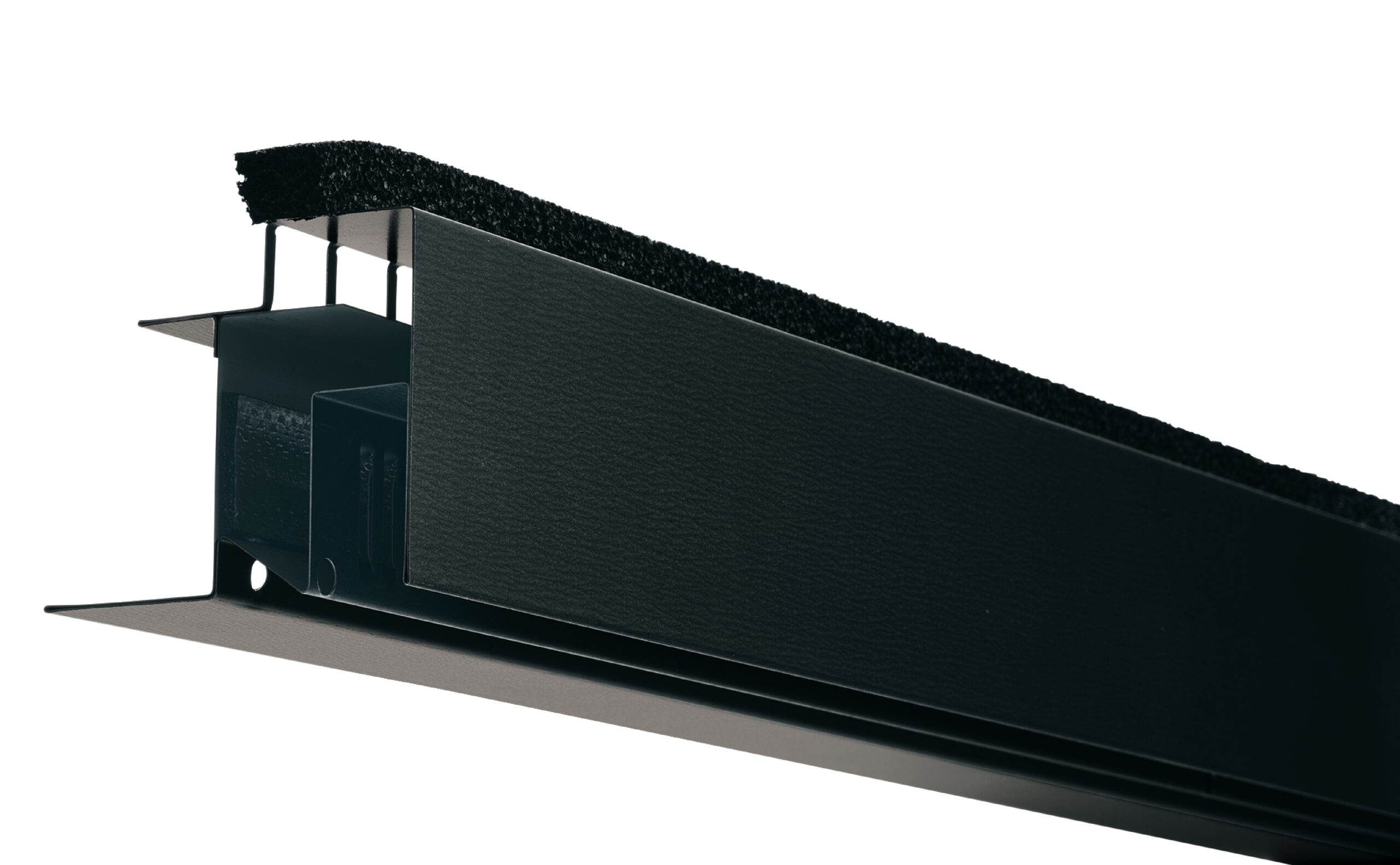

FV-DE055-L18- 1,820mm
FV-DE055-L18
- タイプ
- 軒ゼロタイプ
- 色・柄
- ブラック（BK）
- 寸法
- 1,820 mm
- 有効換気面積
- 100 ㎠/m
- 材質
- カラーGL鋼板*（厚さ：0.35ｍｍ）高耐食仕様 発泡体：EPDM 熱膨張材：ブチルゴム系
- 梱包
- 6 本/ケース
- 正価
- 15,000 円/セット
- 付属品
- 留付ビス 36本/ケース（6本/袋×６袋）
- FV-DE055-L18の関連役物はこちらをクリック
-

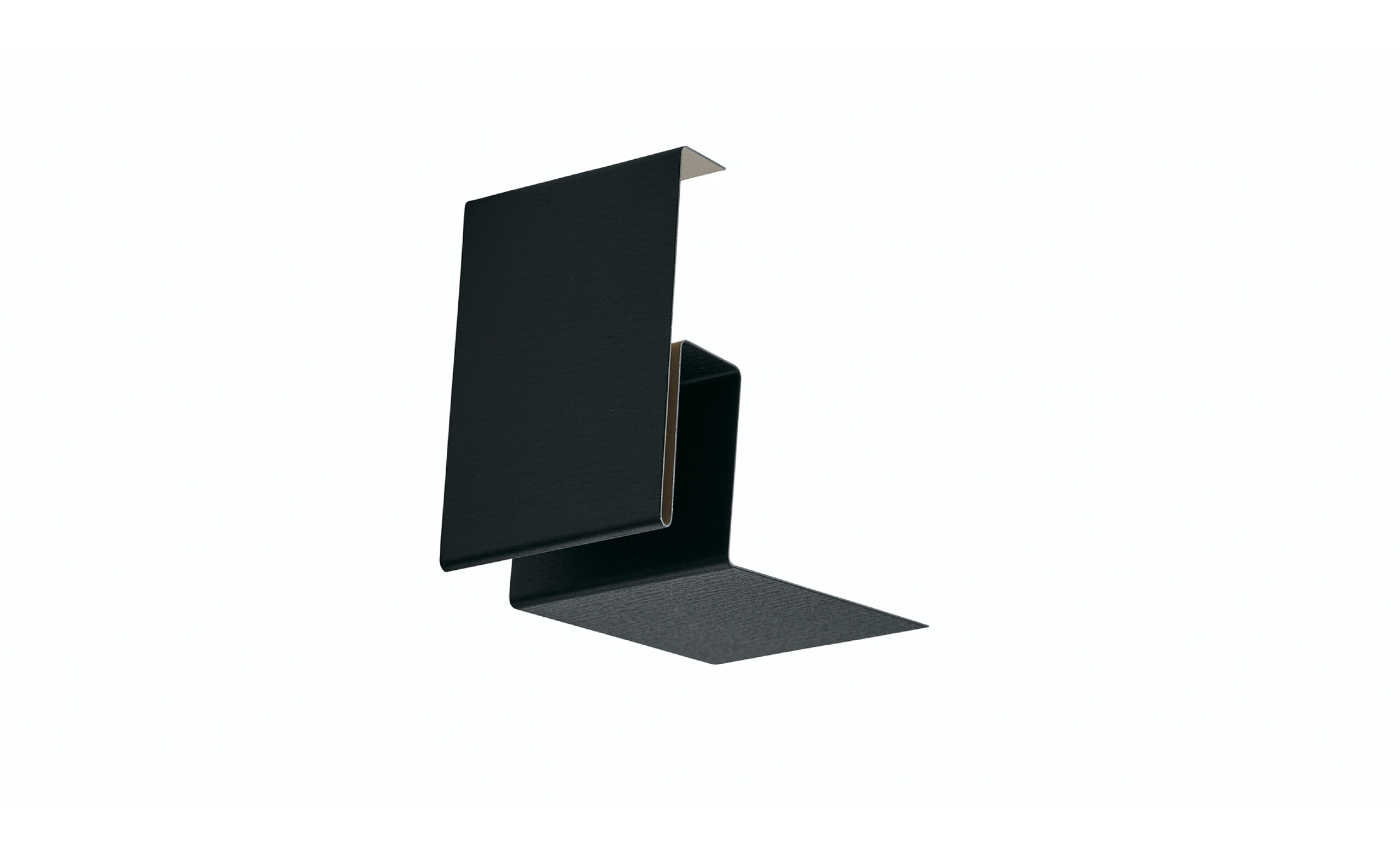

FV-DE055JC
- 品名
- ジョイントカバー
- 色・柄
- ブラック（BK）
- 材質
- カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
- 梱包
- 6 コ/ケース
- 正価
- 1,200 円/コ
FV-DE055EC
- 品名
- エンドキャップ
- 色・柄
- ブラック（BK）
- 材質
- カラーGL鋼板*（厚さ：0.35ｍｍ）高耐食仕様 発泡体：EPDM（※エンドキャップ・頂部パーツのみ）
- 梱包
- 2（左右各2個） セット/ケース
- 正価
- 3,900 円/セット

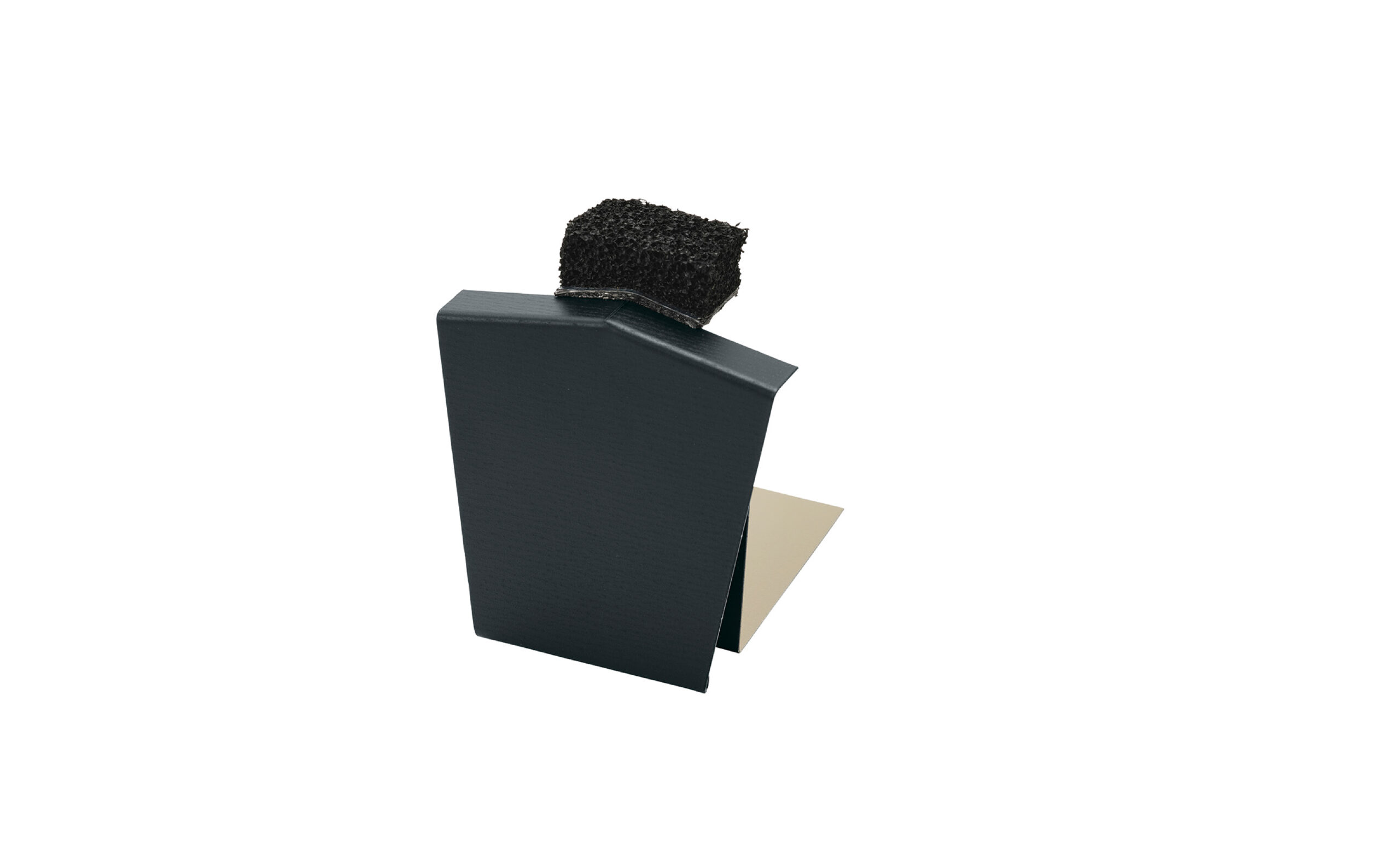

FV-DE055TP-12
- 品名
- 頂部パーツ（0.5寸勾配以上～2.5寸勾配まで）
- 色・柄
- ブラック（BK）
- 材質
- カラーGL鋼板*（厚さ：0.35ｍｍ）高耐食仕様 発泡体：EPDM（※エンドキャップ・頂部パーツのみ）
- 梱包
- 2 コ/ケース
- 正価
- 2,530 円/コ

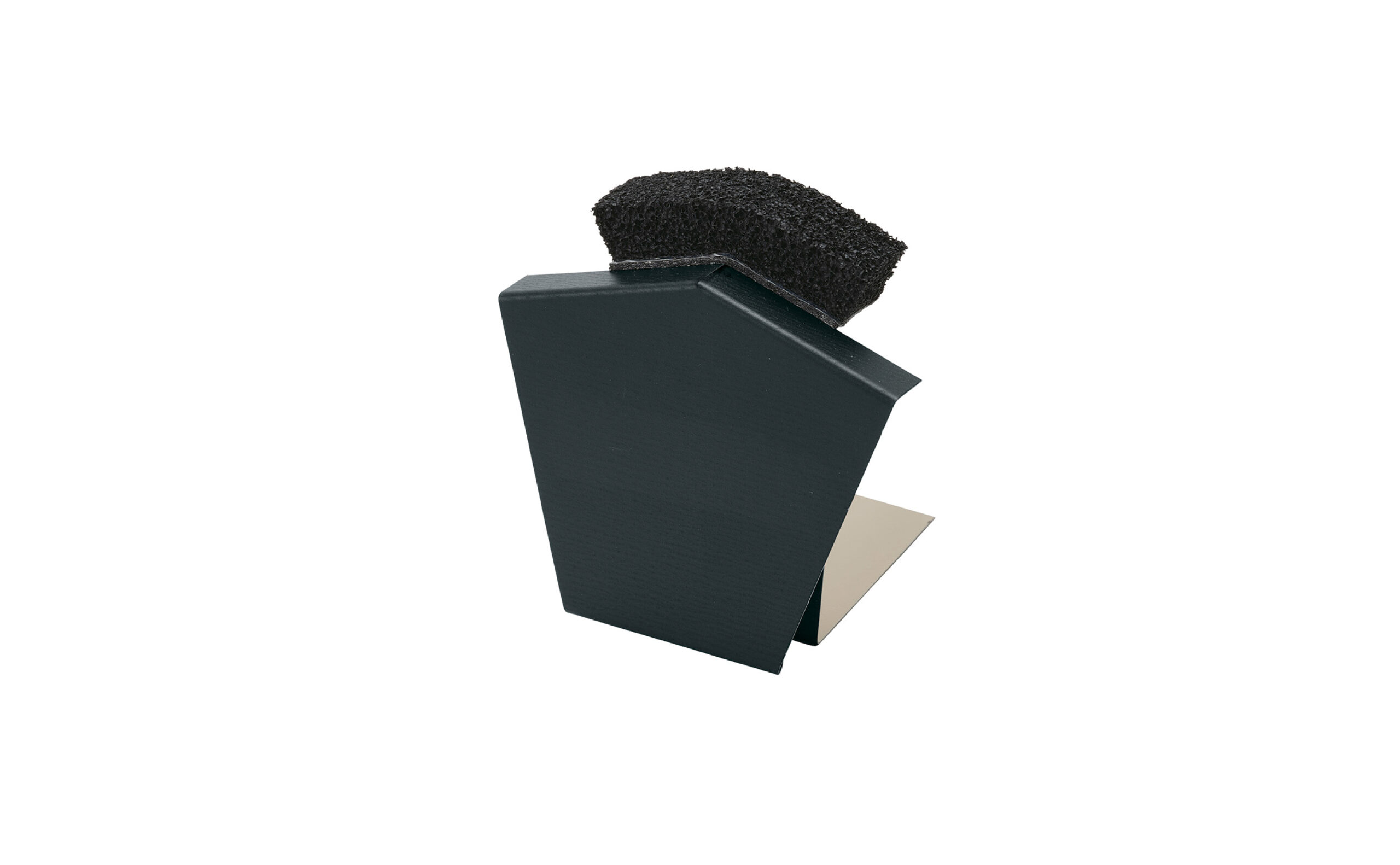

FV-DE055TP-34
- 品名
- 頂部パーツ（2.5寸勾配超～4寸勾配まで）
- 材質
- カラーGL鋼板*（厚さ：0.35ｍｍ）高耐食仕様 発泡体：EPDM（※エンドキャップ・頂部パーツのみ）
- 梱包
- 2 コ/ケース
- 正価
- 2,530 円/コ

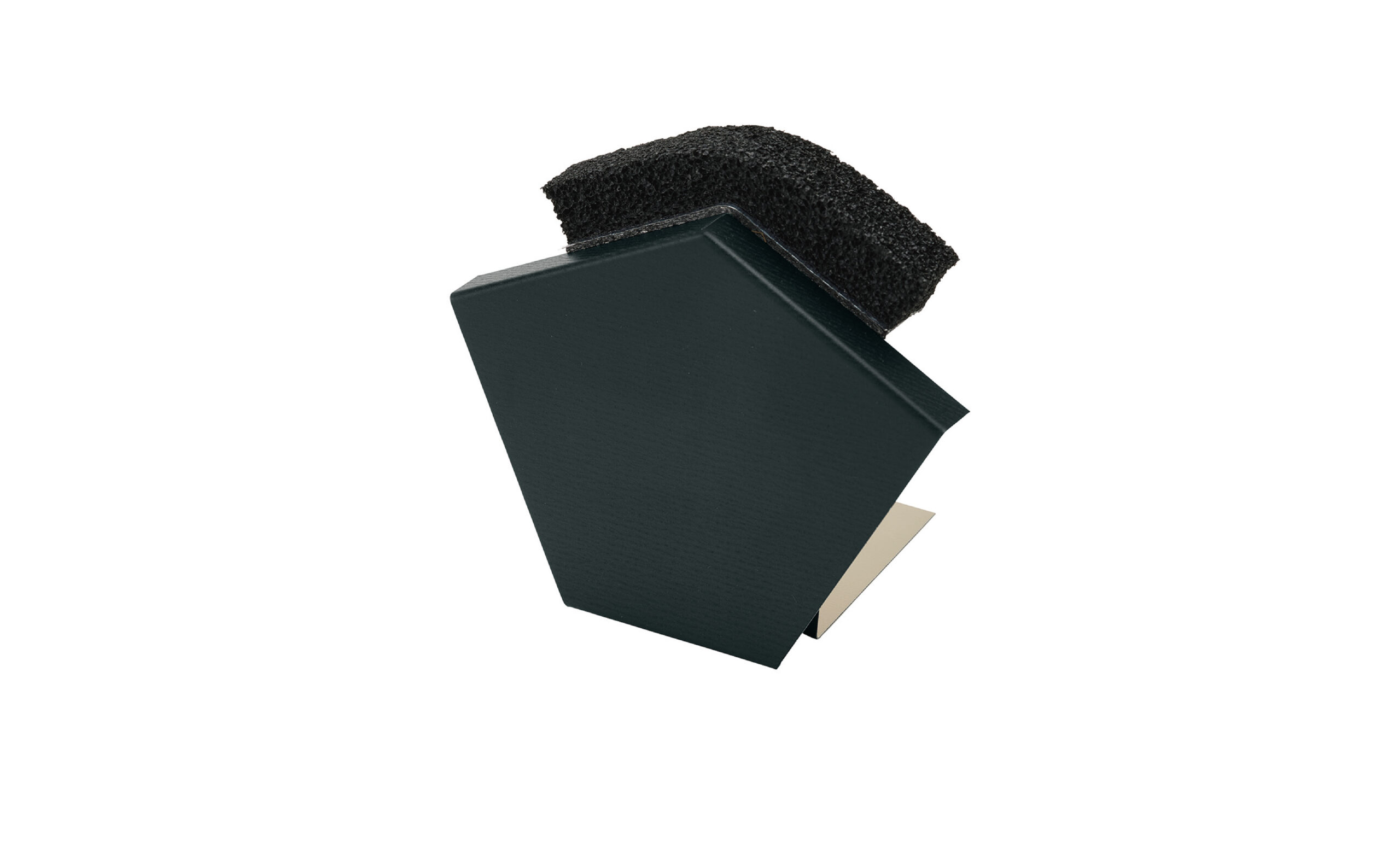

FV-DE055TP-56
- 施工上の取扱いと注意事項
-
- 本製品に不必要な打撃を加えないでください。
- 本製品の分解・改造などは行わないでください。
- 沿岸地域（塩害の恐れのある地域）および濃霧多発地域、また、その他に錆を誘発する環境下へのご使用は避けてください。
- 本製品の保管は、雨雪などのかからない屋内で平積みにて行ってください。
- 立て置きの保管は小口を傷めたり、ソリや変形の原因になる恐れがあります。
- 本製品を梱包ケースの小口から引き抜かないでください。製品に傷が付く場合があります。
- 建築基準法並びに関係規則規定等に適合しているかご確認の上、ご使用ください。
- 大臣認定番号を使用する場合は、認定書の別添に従った材料の選定と施工をしてください。
- 水上側・ケラバ側での防火認定範囲については、設計者の判断の基ご使用ください。
- 製品の取り付けは、必ず付属の取付ビスをご使用ください。
- 透湿防水シートを桁の上端まで確実に施工するなど、躯体側やその他水掛かりに注意が必要な部分には防水措置を確実に行ってください。
- 銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますのでご注意ください。 また、銅・鉛などを含有した薬剤処理物（銅系防蟻処理木材など）との接触も同様にご注意ください。
- 鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
- 給湯器等の燃焼ガスの接触により塗膜剥離が起こるおそれがありますのでご注意ください。
- 本製品は金属製のため、手等を切るおそれがありますので十分注意してご使用ください。
- 塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料（スプレータイプ）を塗るなどの処理をおすすめします。
- 本体留付用木下地・鼻隠し下地等（下地材）は日本農林規格（JAS）に適合する製材、集成材、平成12 年建設省告示第1452号の第六号に規定する無等級材または第七号に規定する木材を使用してください。
- 下地材は材が割れていないか、十分に乾燥しているかをご確認ください。
- 専用補修塗料（スプレータイプ）を準備しております。ご用命の際は最寄りの営業所へご連絡ください。
よくあるご質問
-
Q
軒天換気材、軒天換気用見切縁はカットして使っても大丈夫ですか？
-
Aカットして大丈夫です。
小口はエンドキャップやジョイントカバーなどの専用役物にて隠れる仕様になっております。 -
Q
防火対応軒天換気材の認定書がほしいのですが？
-
A最寄りの営業所までご依頼いただくか、問い合わせフォームにてご依頼ください。
最寄りの営業所：https://www.joto.com/company/office_locations/
問い合わせフォーム：https://www.joto.com/contact/inquiry -
Q
軒天換気材で防火ダンパーがついているものはありますか？
-
A金属板等による防火ダンパー付きの商品はございませんが、
軒裏の準耐火構造認定を取得した「防火対応軒天換気材」をご用意しています。
軒裏に要求される防火性能を満たすものをお選びください。
-
Q
色や形状を確認したいのですがサンプルはありますか？
-
A
鋼板製は、色をご確認いただけるカラーサンプル帳と、一部の色のみ現物のカットサンプルをご用意しております。
樹脂製品は、一部製品のカットサンプルをご用意しております。
ホームページの「資料請求」フォームよりご依頼ください。
