鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品_FV-G016FD-L09_画像

軒天換気材（防火認定品）

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

60分準耐火構造認定品で木造三階建て共同住宅なども対応。 軒の出せない狭小地でも良好な小屋裏換気を実現します。

60分準耐火構造認定（軒ゼロタイプ）
FV-G016FD-L27/L18/L09：大臣認定番号 QF060RS-0341 ※大臣認定番号に適応する納まりにするため、施工説明書や納まり図を参考に、大臣認定書の内容に従って施工してください。
※2020年4月1日の仕様変更により、品番ならびに大臣認定番号が変更いたしました。予めご了承ください。

カタログ

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

カタログデータ

施工資料

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

施工資料

製品特長
製品シリーズ
よくあるご質問
関連製品

製品特長

60分準耐火構造認定品

【大臣認定番号 QF060RS-0341】軒裏の60分準耐火構造認定を取得。木造3階建共同住宅の軒天にも対応。

2タイプの長さをご用意

長さ2,730mmと1,820mm、900mmの3種類をご用意しているので、組み合わせも自在。最小限度の発注で現場でのロスを防ぎコストダウンを図れる仕様です。

見付け幅58㎜

軒ゼロタイプで、下から見上げた際にも換気孔が正面から見えず、スッキリとした納まりで小屋裏換気を実現します。

独自の構造で高い換気量＆雨水の浸入を防ぐ

Joto独自のブリッジ構造で雨水の浸入を防ぎます。さらに有効換気面積は150.5c㎡/m。軒の出せない狭小地でも十分な小屋裏換気を実現し、1棟あたりの使用本数を減らすことができます。

高耐食仕様の鋼板を使用

換気材は、一度取りつけると取り替えが難しい部分です。裏面コーティングを施した耐食性鋼板なら、錆や劣化に強く、長年にわたり本来の機能を損ないません。

製品シリーズ

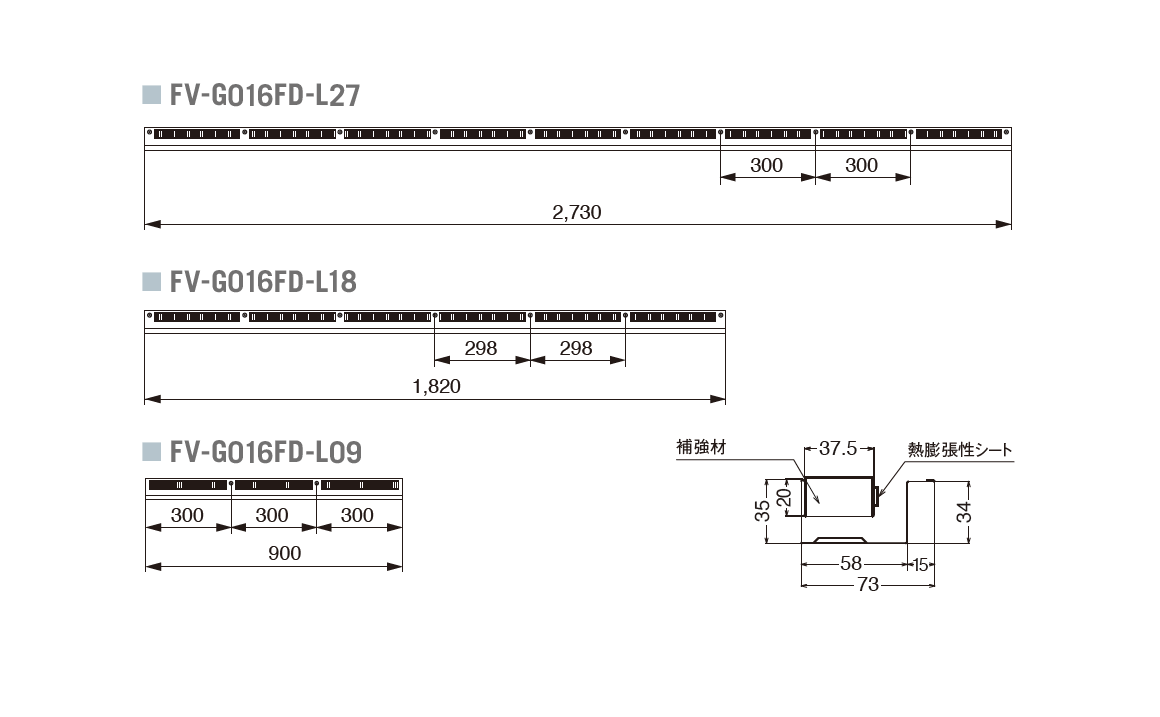

FV-G016FD-L27: 2,730mm
FV-G016FD-L18: 1,820mm
FV-G016FD-L09: 900mm

FV-G016FD-L27

タイプ: 軒ゼロタイプ（防火タイプ）
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
寸法: 2,730 mm
有効換気面積: 150.5 ㎠/m
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm）*JIS G3322・補強材：強化せっこうボード熱膨張性シート
梱包: 6 本/ケース
正価: 16,340 円/本
付属品: 取付ビス66本/ケースビス穴キャップ66コ/ケース

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

CADデータ
- FV-G016FD-L27

  PDFダウンロード

  DXFダウンロード

FV-G016FD-L27の関連役物

FV-GN016FSD

品名: 出隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSD

  PDFダウンロード

  DXFダウンロード

FV-GN016FSI

品名: 入隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSI

  PDFダウンロード

  DXFダウンロード

FV-GN016FJC

品名: ジョイントカバー
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 6 コ/ケース
正価: 1,100 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FJC

  PDFダウンロード

  DXFダウンロード

FV-GN016FEC

品名: エンドキャップ
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2（左右各2個）セット/ケース
正価: 2,040 円/セット
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FEC

  PDFダウンロード

  DXFダウンロード

FV-G016FD-L18

タイプ: 軒ゼロタイプ（防火タイプ）
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
寸法: 1,820 mm
有効換気面積: 150.5 ㎠/m
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm）*JIS G3322・補強材：強化せっこうボード熱膨張性シート
梱包: 6 本/ケース
正価: 10,560 円/本
付属品: 取付ビス48本/ケースビス穴キャップ48コ/ケース

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

CADデータ
- FV-G016FD-L18

  PDFダウンロード

  DXFダウンロード

FV-G016FD-L18の関連役物

FV-GN016FSD

品名: 出隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSD

  PDFダウンロード

  DXFダウンロード

FV-GN016FSI

品名: 入隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSI

  PDFダウンロード

  DXFダウンロード

FV-GN016FJC

品名: ジョイントカバー
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 6 コ/ケース
正価: 1,100 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FJC

  PDFダウンロード

  DXFダウンロード

FV-GN016FEC

品名: エンドキャップ
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2（左右各2個）セット/ケース
正価: 2,040 円/セット
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FEC

  PDFダウンロード

  DXFダウンロード

FV-G016FD-L09

タイプ: 軒ゼロタイプ（防火タイプ）
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
寸法: 900 mm
有効換気面積: 150.5 ㎠/m
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm）*JIS G3322・補強材：強化せっこうボード熱膨張性シート
梱包: 6 本/ケース
正価: 6,120 円/本
付属品: 取付ビス18本/ケースビス穴キャップ18コ/ケース

鋼板製軒天換気材（軒ゼロタイプ）60分準耐火構造認定品

CADデータ
- FV-G016FD-L09

  PDFダウンロード

  DXFダウンロード

FV-G016FD-L09の関連役物

FV-GN016FSD

品名: 出隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSD

  PDFダウンロード

  DXFダウンロード

FV-GN016FSI

品名: 入隅
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2 コ/ケース
正価: 1,780 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FSI

  PDFダウンロード

  DXFダウンロード

FV-GN016FJC

品名: ジョイントカバー
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 6 コ/ケース
正価: 1,100 円/コ
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FJC

  PDFダウンロード

  DXFダウンロード

FV-GN016FEC

品名: エンドキャップ
色・柄: ホワイト（WT）・アンバーグレー（AG）・シックブラウン（CB）・ブラック（BK）
材質: カラーGL鋼板*（高耐食仕様、厚さ：0.35mm） *JIS G3322
梱包: 2（左右各2個）セット/ケース
正価: 2,040 円/セット
備考: ※FV-N016FD・FV-G016FD共通

CADデータ
- FV-GN016FEC

  PDFダウンロード

  DXFダウンロード

施工上の取扱いと注意事項

GAISO通気・換気部材に関しては、取り付け位置によっては、換気阻害を起こす可能性がございますので、十分にご注意ください。
当社の一部商品において、切断面、端部、角部が鋭利になっている場合がございますので、取り扱いには十分注意してください。
本製品に塗装しないでください。塗装を施した場合は大臣認定対象外となる可能性があります。
本製品は屋根の妻側及び片流れ屋根の水上側への使用は避けてください。
耐火建築物へは使用しないでください。建築基準法の規制を受けます。（防火タイプのみ準耐火構造への施工は可能です）
本製品の立て置きでの保管は避けてください。小口を傷める恐れがあります。
本製品の分解・改造等は行わないでください。
本製品を梱包ケースの小口から引き抜かないでください。製品に傷が付く場合があります。
本製品の補強材に強化せっこうボードを使用しています。施工中は防じんマスク、ゴーグル、保護手袋などを着用してください。
本製品の取り付けは、必ず付属のビスをご使用ください。
本製品は金属製のため、手等を切る恐れがありますので十分注意してご使用ください。
本製品を切断した場合、切断小口を整えてください。
本製品の保管は、雨雪等のかからない屋内で平積みにて行ってください。
沿岸地域（塩害の恐れのある地域）および濃霧多発地域、また、その他に錆を誘発する環境下へのご使用は避けてください。
建築基準法並びに関係規則規定等に適合しているかご確認の上、ご使用ください。
大臣認定番号を使用する場合、軒天材は大臣認定書に記載された材料をご使用ください。
防水紙を桁の上端まで確実に施工するなど、躯体側やその他水掛かりに注意が必要な部材には防水措置を確実に行ってください。
本製品を軒天以外の場所へは使用しないでください。
銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますので注意してください。また、銅・鉛などを含有した薬剤処理物（銅系防蟻処理木材など）との接触も同様に注意してください。
塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料（スプレータイプ）を塗るなどの処理をおすすめします。
鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
専用補修塗料（スプレータイプ）を準備しております。ご用命の際は最寄りの営業所へご連絡ください
給湯器等の燃焼ガスの接触により塗膜剥離が起こる恐れがありますのでご注意ください。
本製品の仕様・価格等については予告なく変更する場合がございます。予めご了承ください。

よくあるご質問

Q 軒天換気材、軒天換気用見切縁はカットして使っても大丈夫ですか？: A

カットしても大丈夫です。

小口はエンドキャップやジョイントカバーなどの専用役物にて隠れる仕様になっております。
Q 防火対応軒天換気材の認定書がほしいのですが？: A

最寄りの営業所までご依頼いただくか、問い合わせフォームにてご依頼ください。

最寄りの営業所：https://www.joto.com/company/office_locations/

問い合わせフォーム：https://www.joto.com/contact/
Q 軒天換気材で防火ダンパーがついているものはありますか？: A

金属板等による防火ダンパー付きの商品はございませんが、

軒裏の準耐火構造認定を取得した「防火対応軒天換気材」をご用意しています。

軒裏に要求される防火性能を満たすものをお選びください。
Q 軒ゼロ住宅で使用できる軒天換気材はありますか？: A

樹脂製や45分・60分準耐火構造認定品などの5つの商品をラインアップしています。

鋼板製60分準耐火認定品：https://www.joto.com/product/gaiso/soffitvents-fr/fv-g/

鋼板製45分準耐火認定品：https://www.joto.com/product/gaiso/soffitvents-fr/fv-n024/

鋼板製非防火：https://www.joto.com/product/gaiso/soffitvents/fv-n016f/

樹脂製：https://www.joto.com/product/gaiso/soffitvents/fv-032/

樹脂製：https://www.joto.com/product/gaiso/soffitvents/fv-n03/
Q カラーGL鋼板（高耐食仕様）の「高耐食仕様」とはどのようなものですか？: A

鋼板の裏面にも表面と同様の「2コート2ベーク処理※」を施し、高い耐食性（錆びにくさ）を持たせています。

※下塗り1回→焼付け1回→上塗り1回→焼付け1回の塗装処理

鋼板製品は雨などで水がかかると、ある程度自然に汚れが落ちますが

通気見切や軒天換気材など水がかかりにくい部位の鋼板製品は汚れが残りやすく、それが錆の原因となります。

当社では雨がかかりにくい部位の鋼板製品には高耐食仕様の鋼板を採用しています。
Q 色や形状を確認したいのですがサンプルはありますか？: A

鋼板製は、色をご確認いただけるカラーサンプル帳と、一部の色のみ現物のカットサンプルをご用意しております。

樹脂製品は、一部製品のカットサンプルをご用意しております。

ホームページの「資料請求」フォームよりご依頼ください。

https://www.joto.com/contact/d-request/
Q 軒ゼロタイプは軒のある住宅に使用できますか？: A

防火認定が必要ない地域または非防火対応品であれば使用することは可能です。

防火認定の納まりとは異なりますので防火認定品としてはご使用いただけません。ご注意ください。
Q 軒天換気材は吸排気兼用ですか？: A

はい、吸排気兼用です。

小屋裏換気の換気計算の方法によりますが、吸排気両用で計算していただけます。
