高強度キソパッキン
製品特長
強度は従来品の約2倍
「Joto複合材」を用いて、経年劣化や荷重に優れたJotoキソパッキンシリーズのなかでも、この高強度キソパッキンは当社従来品の約2倍と抜群の強度を誇ります。
中大規模木造などに
大断面集成材などの中大規模木造や中層木造など、従来のキソパッキンシリーズでは耐力が不足する場合に使用できます。また、CLTパネル工法にも対応しています。
床下換気工法に対応
既存のキソパッキンと同じように間隔を置いて設置する事で、床下全周換気に対応しています。
※参考納まりのCLTパネルが外周部に連続する納まりの場合、換気面積が不足する要因となりますので、換気面積を確保できる納まりを考慮した上でご使用ください。
基礎と土台を絶縁
基礎と土台をキソパッキンで絶縁。基礎からの湿気を土台に伝えず土台の腐れを防ぎ、建物の耐久性や性能維持に貢献。長持ち住まいをささえます。また厚さ20㎜なので従来キソパッキンとの併用が可能です。
基礎強度を維持
Jotoキソパッキング工法では従来工法と異なり、基礎を切り欠く換気孔を設けません。そのため、基礎のクラック発生を抑制し、基礎強度を維持しやすい工法です。
製品シリーズ

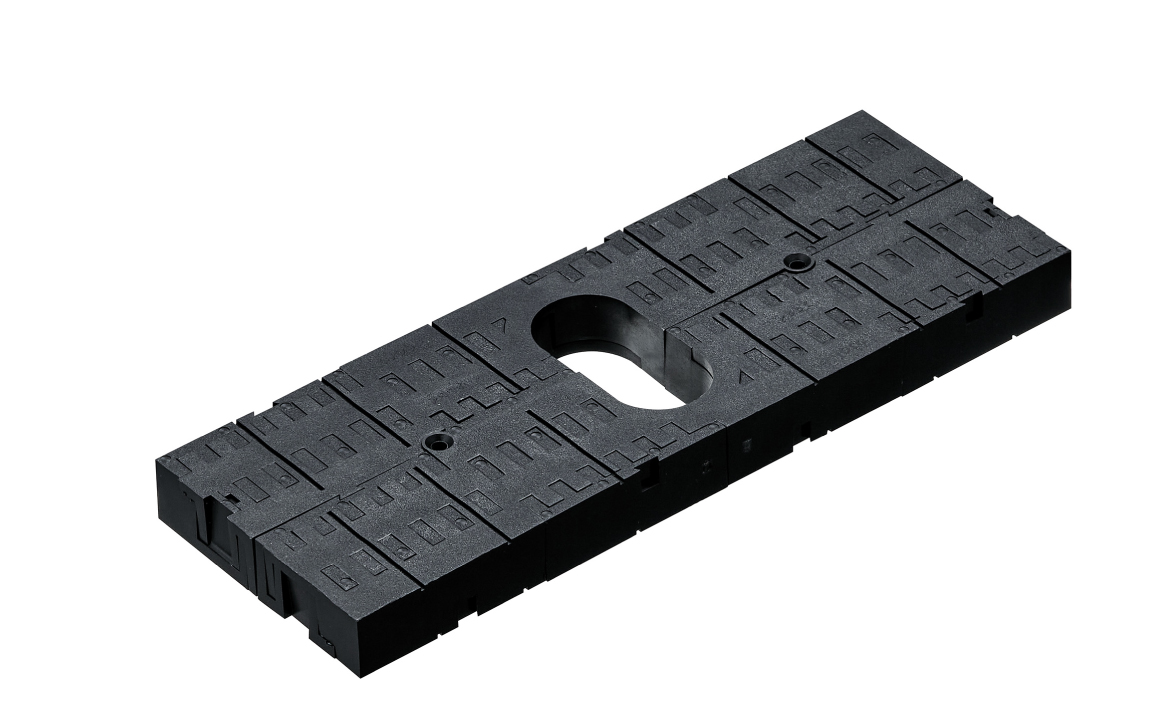

KP-HP90

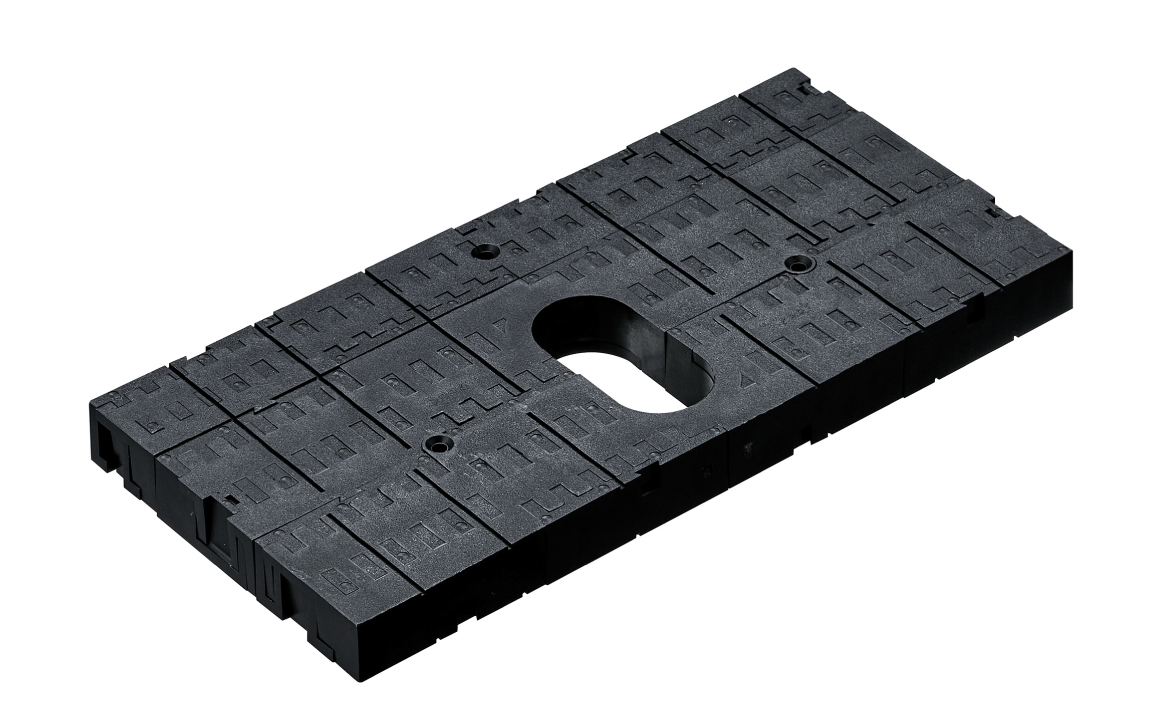

KP-HP120
KP-HP150
- 施工上の取扱いと注意事項
-
- キソパッキンシリーズのサイズ選定は、高強度キソパッキン設計資料をご参照頂き、耐荷重や換気量、納まりを考慮した上、適切なものを選択してください。
- 参考納まりのCLTパネルが外周部に連続する納まりの場合、換気面積が不足する要因となりますので、換気面積を確保できる納まりを考慮した上でご使用ください。例えば、幅1mのCLTパネルと幅220㎜のせん断金物を使用した参考納まりの場合、CLTパネル下の換気量は29.6㎠/m、防鼠付水切りを取り付けた場合は24.1㎠/mとなります。
- ルート1※の設計方法でご使用の場合、仕様規定に則るため、クロスマークせん断金物は基礎直結としてください。
- ルート2・3※の設計方法でご使用の場合、せん断金物下にキソパッキンロングを敷く納まりも可能ですが、アンカーボルトのせん断力低下をご配慮ください。
- ※「CLTを用いた建築物の設計施工マニュアル：（公財）日本住宅・木材技術センター発行」等をご参考ください。
- 本製品に対して、不要な打撃や加工を加えないでください。
- 本製品を分解しないでください。
- 本製品に加工を施す場合は、長さ方向の切断のみとします。両端部から25㎜以内の範囲で切断が可能です。
- 床下空間を換気する工法に使用する場合には、建築基準法、その他法令に規定されている防鼠措置をとってください。
- 床下空間を換気する工法に使用する場合には、換気面積を考慮した上でご使用ください。
- 基礎天端が水平（平滑）に仕上がっているかを確認してください。
- 本製品には、調整板はご使用できませんのでご注意ください。
- 本製品の仕様・価格等については予告なく変更する場合がございます。予めご了承ください。
