鋼板製 防鼠付水切り

防鼠材一体型の高機能水切り。土台に取り付けるタイプです。 防鼠機能をプラスした一体型で防鼠材の施工を省略できます。
【しろあり保証1000 Jotoキソパッキング工法 必須】

製品特長

施工上の通気阻害を防止

GAISOの防鼠付水切りは、防鼠材面があることで基礎仕上げの際に換気口への化粧モルタルの塗り込みを防止します。

両面テープで結露防止

立ち上がり部に両面テープがあり、透湿防水シートの下端を簡単に留め付けでき、壁体内の結露を防止します。

樹脂コーティングで安心施工

上端の折り返しをなくし、手が切れないよう樹脂でコーティングし安全性・施工性アップ。さらに養生シート付で施工時のホコリやキズから水切りを守ります。

見付け30mm

防鼠付水切りの見付け幅は30mmのタイプです。

専用役物で省施工

GAISOの鋼板製防鼠付水切りには、それぞれの製品に出隅・面取出隅・入隅・中間ジョイナー・エンドキャップと全5種類の専用役物をご用意しています。そのため、現場ごとでの板金処理が不要なため、手軽でキレイに省施工が実現可能です。

製品シリーズ

WMF-N35
出幅35mm×長さ3,030mm
WMF-N40
出幅40mm×長さ3,030mm
WMF-N45
出幅45mm×長さ3,030mm
WMF-N50
出幅50mm×長さ3,030mm
WMF-N55
出幅55mm×長さ3,030mm

WMF-N35

タイプ
鋼板製:出幅35mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅35mm×長さ3,030 mm
墨出位置
54 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
10 本/ケース
正価
2,420 円/本
備考
※墨出位置:土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-N35の関連役物はこちらをクリック
WMF-N35SD
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1,210 円/コ
WMF-N35MSD
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1,210 円/コ
WMF-N35SI
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1,210 円/コ
WMF-N35JC
品名
中間ジョイナー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
20 コ/ケース
正価
480 円/コ
WMF-N35EC
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5(左右各5個) セット/ケース
正価
1,690 円/セット

WMF-N40

タイプ
鋼板製:出幅40mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅40mm×長さ3,030 mm
墨出位置
55 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
10 本/ケース
正価
2,420 円/本
備考
※墨出位置:土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-N40の関連役物はこちらをクリック
WMF-N40SD
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1210 円/コ
WMF-N40MSD
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1210 円/コ
WMF-N40SI
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1,210 円/コ
WMF-N40JC
品名
中間ジョイナー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
20 コ/ケース
正価
480 円/コ
WMF-N40EC
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5(左右各5個) セット/ケース
正価
1,690 円/セット

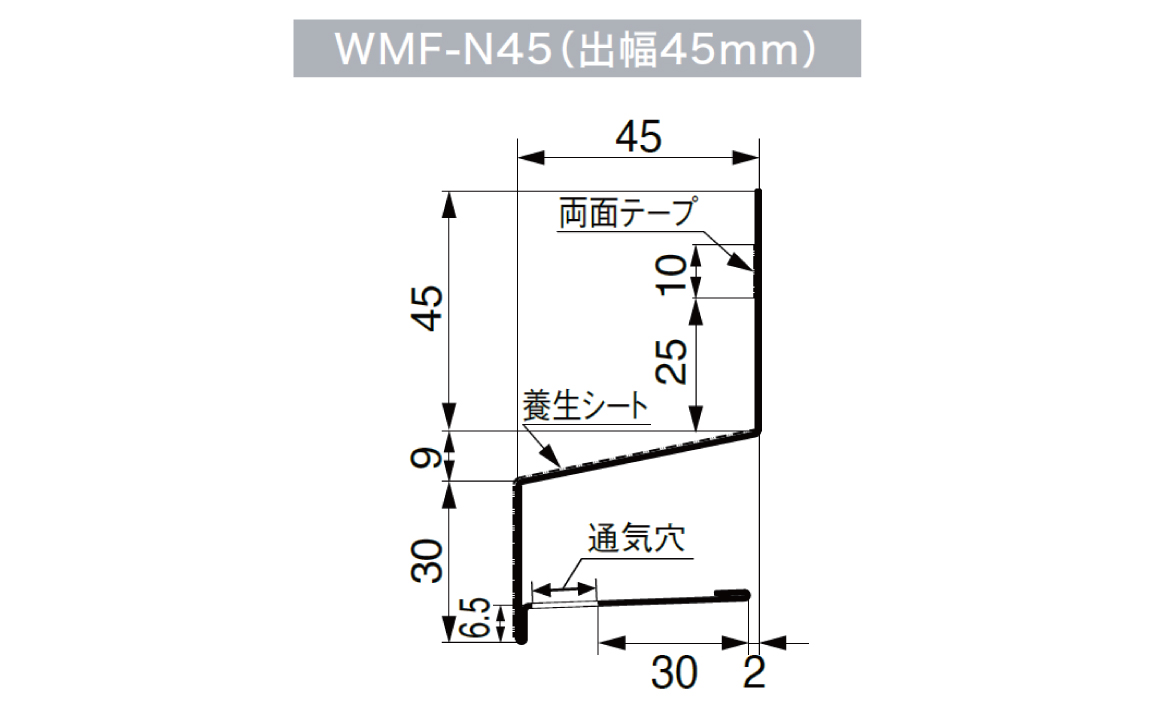

WMF-N45

タイプ
鋼板製:出幅45mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅45mm×長さ3,030 mm
墨出位置
56 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
10 本/ケース
正価
2,530 円/本
備考
※墨出位置:土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-N45の関連役物はこちらをクリック
WMF-N45SD
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N45MSD
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N45SI
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1,320 円/コ
WMF-N45JC
品名
中間ジョイナー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
20 コ/ケース
正価
550 円/コ
WMF-N45EC
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5(左右各5個) セット/ケース
正価
1,690 円/セット

WMF-N50

タイプ
鋼板製:出幅50mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅50mm×長さ3,030 mm
墨出位置
58 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
10 本/ケース
正価
2,660 円/本
備考
※墨出位置:土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-N50の関連役物はこちらをクリック
WMF-N50SD
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N50MSD
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N50SI
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N50JC
品名
中間ジョイナー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
20 コ/ケース
正価
550 円/コ
WMF-N50EC
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5(左右各5個) セット/ケース
正価
1,690 円/セット

WMF-N55

タイプ
鋼板製:出幅55mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅55mm×長さ3,030 mm
墨出位置
59 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
10 本/ケース
正価
2,780 円/本
備考
※墨出位置:土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-N55の関連役物はこちらをクリック
WMF-N55SD
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N55MSD
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N55SI
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5 コ/ケース
正価
1320 円/コ
WMF-N55JC
品名
中間ジョイナー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
20 コ/ケース
正価
550 円/コ
WMF-N55EC
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*(厚さ:0.35mm) *JIS G3322
梱包
5(左右各5個) セット/ケース
正価
1,690 円/セット
施工上の取扱いと注意事項
  • GAISO通気・換気部材に関しては、取り付け位置によっては、換気阻害を起こす可能性がございますので、十分にご注意ください。
  • 当社の一部商品において、切断面、端部、角部が鋭利になっている場合がございますので、取り扱いには十分注意してください。
  • 防鼠付水切りは土台下端より、墨出し位置の寸法に取付位置を決めてください。
  • 本製品は水平に450mm前後の間隔で、ステンレス釘にて取り付けてください。
  • 本体同士の差し込み代の立ち上がり部分をステンレス釘で取り付けてください。
  • 役物は防鼠付水切り本体に被せ、立ち上がり部分をステンレス釘で取り付けてください。
  • 透湿防水シートの下端は、本体に付いている両面テープで確実に留め付けてください。
  • 本製品をご使用の場合は、防鼠材は不要です。
  • ジョイント部は、重ね代の養生シート剥がしてから施工してください。
  • 基礎気密化工法の場合は、躯体内に雨水が侵入しないようにご留意ください。
  • 付属の養生シートは、施工後3ヶ月以内に取り除いてください。
  • 沿岸地域(塩害の恐れのある地域)および濃霧多発地域、また、その他に錆を誘発する環下へのご使用は避けてください。
  • 銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますので注意してください。また、銅・鉛などを含有した薬剤処理物(銅系防蟻処理木材など)との接触も同様に注意してください。
  • 塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料(スプレータイプ)を塗るなどの処理をお奨めします。
  • 専用補修塗料(スプレータイプ)を準備しております。ご用命の際は最寄りの営業所へご連絡ください。
  • 鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
  • 給湯器等の燃焼ガスの接触により塗膜剥離が起こる恐れがありますのでご注意ください。
  • 本製品の仕様・価格等については予告なく変更する場合がございます。予めご了承ください。

よくあるご質問

Q

水切り、防鼠付水切りの特注は可能ですか?

A
鋼板製品はある程度の寸法、形状は対応可能ですので、最寄りの営業所までご相談ください。
Q

色や形状を確認したいのですがサンプルはありますか?

A
鋼板製は、色をご確認いただけるカラーサンプル帳と、現物カットサンプル(一部カラーのみ)をご用意しております。アルミ製は、現物カットサンプル(全色)をご用意しております。
ご入用の際はホームページの「資料請求」フォームよりご依頼ください。

https://www.joto.com/contact/d-request


Q

鋼板製の水切りの勾配部分の高さはいくつですか?

A
出幅により異なります。

通常の水切り(WSF/WMF/WKF)は出幅×0.2で概算寸法を算出できます。

防鼠付スリム水切りと防鼠付シャープ水切りは出幅×0.3で概算寸法を算出できます。
Q

防鼠付水切りの返しと基礎に隙間が空いている場合はどうしたらよいですか?

A
左官資材の下端起こしなどを使用していただき、基礎部分で調整してください。

下記商品であればを20mmまでなら対応可能です。

https://www.joto.com/product/gaiso/g-other/c/
Q

水切りを変形させてしまったのですが、補修できますか?

A
変形具合にもよりますが、鋼板製であれば、水切りカバーで補修することも可能です。

水切りカバーにつきましては下記を参照ください。

https://www.joto.com/product/gaiso/flashing/wcf/
