鋼板製 WM防鼠付スリム水切り 差し込みジョイント式

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_画像
  • 水切り

鋼板製 WM防鼠付スリム水切り 差し込みジョイント式

存在を主張せず、 床下換気と雨仕舞を実現します。 【しろあり保証1000 Jotoキソパッキング工法 必須】

製品特長

見付け幅 わずか「18mm」

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_製品特長画像１

従来の水切りの見付け幅は30mmですが、スリム水切りの見付け幅は、18mm。部材の存在を主張しません。

スリムになっても高性能

換気、雨仕舞の性能は従来品と変わりません。外装部材としての性能をしっかり担保します。もちろん「しろあり保証1000」にも対応。

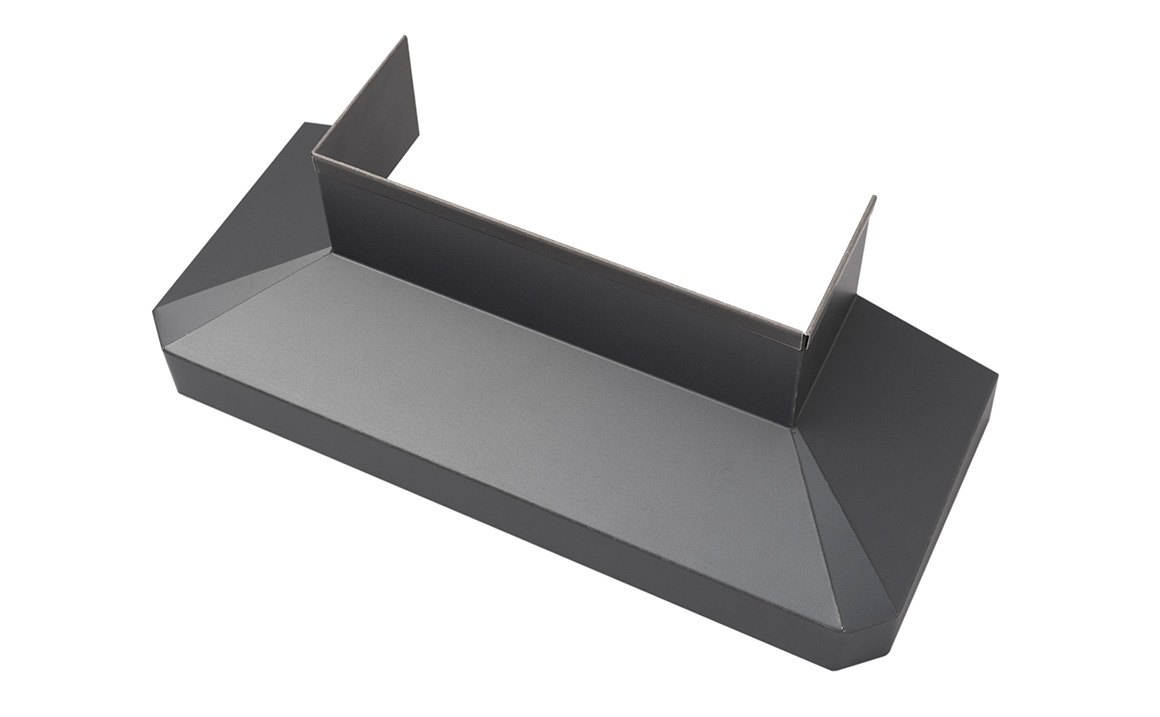

コの字型専用役物で袖壁部分も美しく

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_製品特長画像３

WM防鼠付スリム水切りは、「コの字型面取出隅」をご用意。
袖壁の寸法に合わせて嵌め込むだけで、袖壁部分の意匠性が向上。従来は役物2個と短尺水切りで納めていた現場での手間も削減できます。
※WMF-SJ60に対応するコの字型面取出隅のご用意はありません。

継目の美しさにこだわる

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_製品特長画像４

本体に差し込み用の切り欠きを設けることで、ジョイント部分の継ぎ目を目立たなくしました。
これにより、「ジョイントカバー」も「手加工」も不要に。

住まいの外観に調和する。

当製品は、住まいの外観に調和するGAISOブランドのWMシリーズです。外装部材としての機能を果たしながら、意匠性を両立させる製品です。

  • WMF-SJ〇〇_カットサンプル

    ※お送りするカットサンプルは「WMF-SJ45」で、長さおよそ300mmです。色はアンバーグレーのみになります。

施工事例

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像１

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像２

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像３

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像４

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像５

鋼板製 WM防鼠付スリム水切り差し込みジョイント式_施工事例画像６

製品シリーズ

WMF-SJ40-□□
出幅40mm×長さ3,030mm
WMF-SJ45-□□
出幅45mm×長さ3,030mm
WMF-SJ50-□□
出幅50mm×長さ3,030mm
WMF-SJ60-□□
出幅60mm×長さ3,030mm

WMF-SJ40-□□

色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅40mm×長さ3,030 mm
墨出位置
50 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
10 本/ケース
正価
3,030 円/本
備考
※墨出位置：土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-SJ40-□□の関連役物
WMF-SJ40SD-□□
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,450 円/コ
WMF-SJ40MSD-□□
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,450 円/コ
WMF-SJ40SI-□□
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,450 円/コ
WMF-SJ40EC-□□
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5（左右各5個） セット/ケース
正価
1,870 円/セット
WMF-SJ40JC-□□
品名
ジョイントカバー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
20 コ/ケース
正価
550 円/コ
備考
※当製品にジョイントカバーは不要ですが、状況に応じてご利用ください。
WMF-SJ40MKD105-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
105 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,080 円/コ
備考
※WMF-SJ40用
WMF-SJ40MKD123-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
123 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,080 円/コ
備考
※WMF-SJ40用
WMF-SJ40MKD138-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
138 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,080 円/コ
備考
※WMF-SJ40用

WMF-SJ45-□□

色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅45mm×長さ3,030 mm
墨出位置
51.5 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
10 本/ケース
正価
3,150 円/本
備考
※墨出位置：土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-SJ45-□□の関連役物
WMF-SJ45SD-□□
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ45MSD-□□
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ45SI-□□
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ45EC-□□
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5（左右各5個） セット/ケース
正価
1,870 円/セット
WMF-SJ45JC-□□
品名
ジョイントカバー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
20 コ/ケース
正価
610 円/コ
備考
※当製品にジョイントカバーは不要ですが、状況に応じてご利用ください。
WMF-SJ45MKD105-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
105 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ45用
WMF-SJ45MKD123-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
123 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ45用
WMF-SJ45MKD138-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
138 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ45用

WMF-SJ50-□□

色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅50mm×長さ3,030 mm
墨出位置
53 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
10 本/ケース
正価
3,270 円/本
備考
※墨出位置：土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-SJ50-□□の関連役物
WMF-SJ50SD-□□
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ50MSD-□□
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ50SI-□□
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
1,520 円/コ
WMF-SJ50EC-□□
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5（左右各5個） セット/ケース
正価
1,870 円/セット
WMF-SJ50JC-□□
品名
ジョイントカバー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
20 コ/ケース
正価
610 円/コ
備考
※当製品にジョイントカバーは不要ですが、状況に応じてご利用ください。
WMF-SJ50MKD105-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
105 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ50用
WMF-SJ50MKD123-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
123 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ50用
WMF-SJ50MKD138-□□
品名
WM防鼠付スリム水切り専用 コの字型面取出隅
対応寸法
138 mm
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
2 コ/ケース
正価
3,140 円/コ
備考
※WMF-SJ50用

WMF-SJ60-□□

色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
寸法
出幅60mm×長さ3,030 mm
墨出位置
56 mm
有効換気面積
83 ㎠/m
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
10 本/ケース
正価
3,520 円/本
備考
※墨出位置：土台下端から製品上端までの距離。位置決めの目安となる寸法です。
WMF-SJ60-□□の関連役物
WMF-SJ60SD-□□
品名
出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
2,090 円/コ

※WMF-SJ60に対応するコの字型面取出隅のご用意はありません。

WMF-SJ60MSD-□□
品名
面取出隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
2,090 円/コ

※WMF-SJ60に対応するコの字型面取出隅のご用意はありません。

WMF-SJ60SI-□□
品名
入隅
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5 コ/ケース
正価
2,090 円/コ
WMF-SJ60EC-□□
品名
エンドキャップ
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
5（左右各5個） セット/ケース
正価
2,200 円/セット
WMF-SJ60JC-□□
品名
ジョイントカバー
色・柄
ホワイト(WT)・シルバー(SV)・アンバーグレー(AG)・シックブラウン(CB)・ブラック(BK)
材質
カラーGL鋼板*（厚さ：0.35mm） *JIS G3322
梱包
20 コ/ケース
正価
660 円/コ
備考
※当製品にジョイントカバーは不要ですが、状況に応じてご利用ください。
施工上の取扱いと注意事項
  • GAISO通気・換気部材に関しては、取り付け位置によっては、換気阻害を起こす可能性がございますので、十分にご注意ください。
  • 当社の一部商品において、切断面、端部、角部が鋭利になっている場合がございますので、取り扱いには十分注意してください。
  • 防鼠付水切りは土台下端より、墨出し位置の寸法に取付位置を決めてください。
  • 本製品は水平に450mm前後の間隔で、ステンレス釘にて取り付けてください。
  • 本体同士の差し込み代の立ち上がり部分をステンレス釘で取り付けてください。
  • 役物は防鼠付水切り本体に被せ、立ち上がり部分をステンレス釘で取り付けてください。
  • 透湿防水シートの下端は、本体に付いている両面テープで確実に留め付けてください。
  • 本製品をご使用の場合は、防鼠材は不要です。
  • ジョイント部は、重ね代の養生シート剥がしてから施工してください。
  • 基礎気密化工法の場合は、躯体内に雨水が侵入しないようにご留意ください。
  • 付属の養生シートは、施工後3ヶ月以内に取り除いてください。
  • 沿岸地域(塩害の恐れのある地域)および濃霧多発地域、また、その他に錆を誘発する環下へのご使用は避けてください。
  • 銅・鉛など異種金属との接触・接合は、電食が起こる場合がありますので注意してください。また、銅・鉛などを含有した薬剤処理物（銅系防蟻処理木材など）との接触も同様に注意してください。
  • 塗装面と比較して錆びやすい小口部分は、必要に応じて専用補修塗料(スプレータイプ)を塗るなどの処理をお奨めします。
  • 専用補修塗料(スプレータイプ)を準備しております。ご用命の際は最寄りの営業所へご連絡ください。
  • 鉄粉・モルタルなどの異物接触により、表面に変色や錆が生じる場合がありますので注意してください。
  • 給湯器等の燃焼ガスの接触により塗膜剥離が起こる恐れがありますのでご注意ください。
  • 本製品の仕様・価格等については予告なく変更する場合がございます。予めご了承ください。

よくあるご質問

Q

鋼板製の水切りの勾配部分の高さはいくつですか？

A
出幅により異なります。

通常の水切り（WSF/WMF/WKF）は出幅×0.2で概算寸法を算出できます。

防鼠付スリム水切りと防鼠付シャープ水切りは出幅×0.3で概算寸法を算出できます。
Q

水切りを変形させてしまったのですが、補修できますか？

A
変形具合にもよりますが、鋼板製であれば、水切りカバーで補修することも可能です。

水切りカバーにつきましては下記を参照ください。

https://www.joto.com/product/gaiso/flashing/wcf/
